技术术语词汇表

在极少数情况下，确实有必要以绝对数值来测量（物理）压力（例如在封闭系统中）。不过，在这种情况下所使用的传感器必须进行特殊封装。



1 mbar = 100 Pa
1 bar = 14,5 PSI
1 PSI = 68,95 mbar

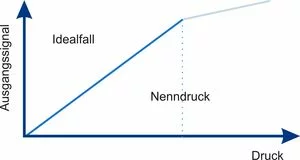

测量值与输出值之间的关系由特性曲线来描述。理想情况下，该特性曲线是一条直线。



磁滞现象
滞后现象是指在压力上升或下降过程中，对于某一固定测量值，其输出值之间的差值。

与线性的偏差

线性偏差是指与参考直线的特性曲线之间的偏差量。

可重复性
可重复性定义了与参考直线的特性曲线之间的最大偏差。

温度误差

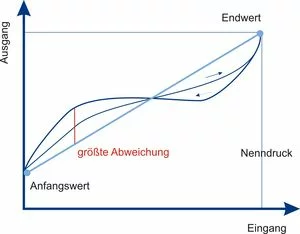

温度误差表示在补偿范围内，对于在不同温度下进行的测量，特性曲线与理想情况之间的最大偏差。温度误差通常给出的是适用于整个补偿范围的值，而不是每10开尔文或每1开尔文的误差值。特性曲线的偏差符合国际电工委员会（IEC）60770标准。该值根据IEC 60770标准定义了最大的总误差，它由非线性、滞后性以及符合边界设定的可重复性组成，也就是说，初始值和最终值与直线之间的偏差。与初始值设定或最佳拟合直线（BFSL）相比，这个定义给出了最大的特性曲线偏差，但它是用户最容易理解的方法。因此，当在数据表中给出精度详细信息时，也必须指明误差的定义。

测量设备已校准至的最低测量值。例如：20毫安。

压差是两个待测量压力之间的差值。

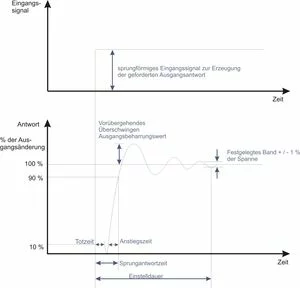

响应时间（根据德国工业标准DIN EN 61298和DIN EN 60770的实际规定）是指从阶跃响应时间开始，到输出达到并保持在其稳定值的输出量程的1%以内的这段时间。这里的阶跃对应于输出信号的80%，即输出先从10%变化到90%，然后再从90%变化到10% 。

（在德国工业标准DIN EN 61298和DIN EN 60770中），响应时间和稳定时间这两个定义在含义上是同义的，可以相互使用。



测量设备已校准至的最高测量值。例如：20毫安。

在监测生产流程和工业生产过程方面，电子压力开关起着重要作用。它们被应用于任何气体或流体（如空气、水或油）的压力不得超过或低于特定值的场合。例如，如果压力确实发生了关键变化，相应的开关触点就会打开或闭合，以防止出现故障，甚至避免对泵、阀门或压缩机造成损坏。

电子压力开关的构造原理是，借助电子压力传感器，将施加的介质压力（单位为巴或毫巴）转换为电信号（单位为伏特或毫安）。与机械式压力开关相比，电子压力开关具有多项优势。它们不仅具有高度的可靠性和长期稳定性，开关循环次数超过一亿次，而且还能确保极长的使用时间。此外，在开关精度和滞后性方面，它们始终能够实现高精度的开关操作。开关点和复位点、开关输出以及开关功能都可以进行个性化调整，这样电子压力开关就能灵活地适应每种应用的特定需求。另外，设置情况可以显示在数字显示屏上，从而能够在运行过程中进行更改和调整。

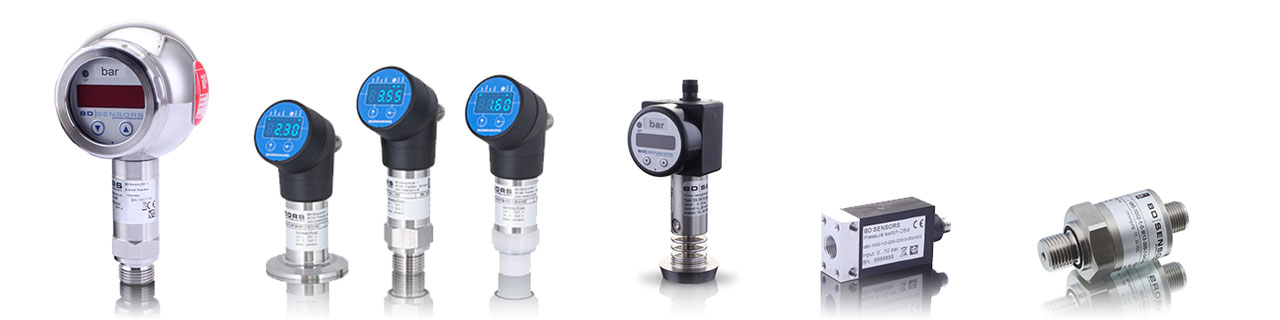

电子压力开关的应用范围极为广泛。从机械和设备工程领域（尤其是气动系统、液压机组和机床），到环境技术、医疗技术、食品行业，以及供暖、通风和空调系统领域，都能见到它的身影。在此，介质的状态也是一个关键因素，有时介质可能是黏稠的、糊状的，甚至是高度污染的。根据不同的需求和应用场景，有多种类型的电子压力开关可供选择。它们在外壳类型、连接方式，以及膜片、精度或信号处理等内部特性方面存在差异。那些具备IO-Link接口的型号尤其适合与上级控制系统交换过程数据、诊断信息和状态信息。

产品系列：电子压力开关        电子压力开关产品宣传手册

与理想特性曲线的实际允许偏差范围是依据精度来规定的。

“FS”=满量程=最终值（例如20毫安）
“FSO”=满量程输出=量程（例如16毫安）

精度规格总是以测量量程（满量程输出，FSO）的百分比来给出的。

在相关位置上方，给定流体在特定深度处施加的压力。对于密度为1克/立方厘米的水而言，每一米水深，压力大约增加100毫巴。通过依据所涉及流体的适用密度进行校准，静压液位探头的输出信号可以根据待测量的流体深度进行调整。



通常情况下，压力是相对于当时的大气压力来测量的，也就是说，大气压力对应于0巴。当压力大于大气压力时，会得到正值（超压）。当压力小于大气压力时，会得到负值（负压）。



压阻式硅传感器
非封装型，适用于气体以及稀释的、无腐蚀性的流体，配备不锈钢膜片，适用于标准工业应用场景
不锈钢薄膜传感器
适用于液压应用场景以及承受高动态压力负荷

厚膜陶瓷传感器
适用于恶劣环境

电容式陶瓷传感器
适用于恶劣环境和极小测量范围

最终值与初始值之间的代数差，例如：20毫安 - 4毫安 = 16毫安
